搖臂鉆床廣泛應用于單件和中小批生產中,加工體積和重量較大的工件的孔。搖臂鉆床加工范圍廣,可用來鉆削大型工件的各種螺釘孔、螺紋底孔和油孔等。搖臂鉆床用于加工笨重工件或多孔工件上的中小型孔,主要由底座、立柱、搖臂、主軸箱、主軸工件臺等組成。搖臂鉆床工作時,搖臂可繞立柱旋轉,主軸箱可在搖臂上做徑向移動。這樣可使鉆頭對準每一個被加工孔的軸線,以便進行孔加工。使用較靈活。一般工件鉆孔時,常將工件裝夾在工作臺上。大型工件加工時,可將工件裝夾在鉆床底座上。根據工件高度的不同,在松開鎖緊裝置后,搖臂可沿立柱做上、下移動,使主軸箱及鉆頭處于恰當?shù)母叨任恢谩?/P>

搖臂鉆床一般配置在機械產品單件、小批量生產車間、產品裝配車間及機械修理車間等生產場合。

搖臂鉆床的主要變型有滑座式和萬向式兩種�；�座式搖臂鉆床是將基型搖臂鉆床的底座改成滑座而成,滑座可沿床身導軌移動,以擴大加工范圍,適用于鍋爐、橋梁、機車車輛和造船,機械加工,等行業。萬向搖臂鉆床的搖臂除可作垂直和回轉運動外,并可作水平移動,主軸箱可在搖臂上作傾斜調整,以適應工件各部位的加工。此外,還有車式、壁式和數字控制搖臂鉆床等。

主要結構

搖臂鉆床主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。

內立柱固定在底座的一端,在它的外面套有外立柱,外立柱可繞內立柱回轉360度。搖臂的一端為套筒,它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體,而升降螺母固定在搖臂上,因此搖臂不能繞外立柱轉動,只能與外立柱一起繞內立柱回轉。

主軸箱是一個復合部件,由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、機床的操作機構等部分組成。主軸箱安裝在搖臂的水平導軌上,可以通過手輪操作,使其在水平導軌上沿?fù)u臂移動。

運動形式

當進行加工時,由特殊的加緊裝置將主軸箱緊固在搖臂導軌上,而外立柱緊固在內立柱上,搖臂緊固在外立柱上,然后進行鉆削加工。鉆削加工時,鉆頭一邊進行旋轉切削,一邊進行縱向進給,其運動形式為:

1、搖臂鉆床的主運動為主軸的旋轉運動

2、進給運動為主軸的縱向進給

3、輔助運動有:搖臂沿外立柱垂直移動,主軸箱沿?fù)u臂長度方向的移動,搖臂與外立柱一起繞內立柱的回轉運動。

1、采用液壓預選變速機構,可節省輔助時間;

2、主軸正反轉、停車(制動)、變速、空擋等動作,用一個手柄控制,操縱輕便;

3、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構,夾緊可靠;

4、搖臂上導軌、主軸套筒及內外柱回轉滾道等處均進行淬火處理,可延長使用壽命;

5、主軸箱的移動除手動外,還能機動;

6、有完善的安全保護裝置和外柱防護及自動潤滑裝置;

機械搖臂鉆床主要特點

1、雙速電機;

2、單手柄變速;

3、聯鎖夾緊;

4、機械電氣雙重保險;

5、開門斷電,急停按鈕。

2、為了適應多種形式的加工要求,搖臂鉆床主軸的旋轉及進給運動有較大的調速范圍,一般情況下多由機械變速機構實現。主軸變速機構與進給變速機構均裝在主軸箱內。

3、搖臂鉆床的主運動和進給運動均為主軸的運動,為此這兩項運動有一臺主軸電動機拖動,分別經主軸傳動機構,進給傳動機構實現主軸的旋轉和進給。

4、在加工螺紋時,要求主軸能正反轉。搖臂鉆床主軸正反轉一般采用機械方法實現。因此主軸電動機僅需要單向旋轉。

5、搖臂升降電動機要求能正反向旋轉。

6、內外主軸的夾緊與放松、主軸與搖臂的夾緊與放松可用機械操作、電氣-機械裝置,電氣-液壓或電氣-液壓-機械等控制方法實現。若采用液壓裝置,則備有液壓泵電機,拖動液壓泵提供壓力油來實現,液壓泵電機要求能正反向旋轉,并根據要求采用點動控制。

7、搖臂的移動嚴格按照搖臂松開→移動→搖臂夾緊的程序進行。因此搖臂的夾緊與搖臂升降按自動控制進行。

8、冷卻泵電動機帶動冷卻泵提供冷卻液,只要求單向旋轉。

9、具有連鎖與保護環節以及安全照明、信號指示電路。

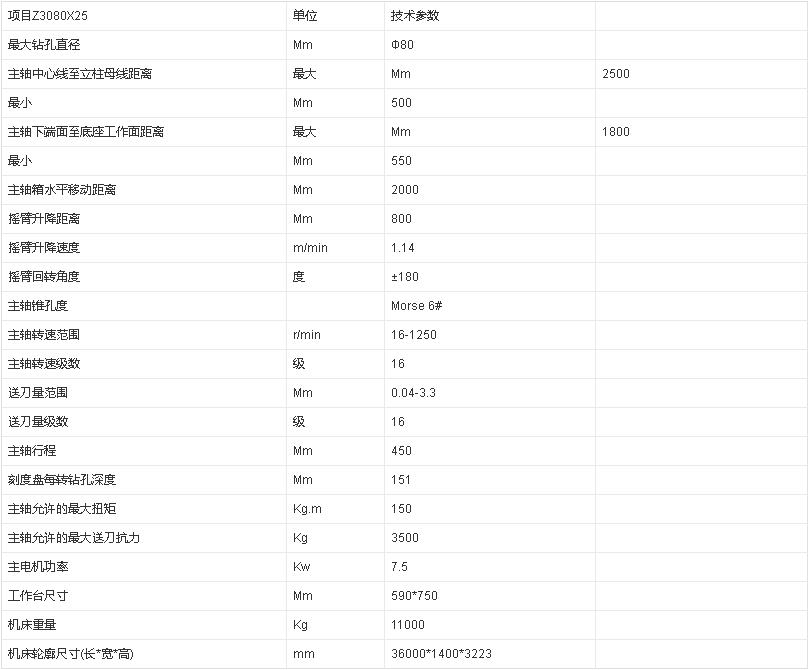

主軸箱水平移動距離 2580毫米

主軸端面至底座工作面距離 最大2500毫米 最小750毫米

搖臂升降距離1250毫米 搖臂升降速度0.61米/分 搖臂回轉角度360度

主軸圓錐孔莫氏#6 主軸轉速范圍8-1000轉/分 主軸轉速級數22級

主軸進給量范圍0.06-3.2毫米/轉 主軸進給量級數16級

主軸行程500毫米 刻度盤每轉鉆孔深度170毫米

主軸允許最大扭轉力矩2450牛·米

主軸允許最大進給抗力50×103牛頓

主電機功率15千瓦 搖臂升降電機功率3千瓦

主軸箱及搖臂液壓夾緊電機功率0.75千瓦 立柱液壓夾緊電機功率0.75千瓦

主軸箱水平移動電機功率0.25千瓦

主軸箱水平移動速度7.6米/分 冷卻泵電機功率0.09千瓦 機床重量(約)20000公斤 機床輪廓尺寸(長×寬×高)4650×1630×4525

*電磁離合器變速

*加強型主軸

*聯鎖夾緊

*機械電氣雙重保險

*主軸限位保險

*開門斷電，急停按鈕

ZN3050*16

立柱直徑：370

最大鉆孔直徑(鋼材/鑄鐵)(mm)：50/72

主軸中心線至立柱母線距離 (mm)：350~1600

主軸端面至底座工作面距離：350~1200

主軸孔錐度：MT5

主軸行程：315

主軸轉速及級數(r/min)：25~2020，12級

進給速度及級數(mm/r)：0.05~2.0，8級

主電機功率(KW)：4

機床凈重(Kg)：4000

機床外形(L*W*H mm³)：2545*982*2547

2、嚴禁戴手套操作,女生發辮應挽在帽子內。

3、工件裝夾必須牢固可靠。鉆小件時,應用工具夾持,不準用手拿著鉆。

4、使用自動走刀時,要選好進給速度,調整好行程限位塊。手動進刀時,一般按照逐漸增壓和逐漸減壓原則進行,以免用必過猛造成事故。

5、調整鉆床速度、行程、裝夾工具和工件時,以及擦試機床時,要停車進行。

6、鉆頭上繞有長鐵屑時,要停車清除。禁止用風吹、用手拉,要用刷子或鐵鉤清除。

7、精鉸深孔時,拔取圓器和銷棒,不可用力過猛,以免手撞在刀具上。

8、不準在旋轉的刀具下,翻轉、卡壓或測量工件。手不準觸摸旋轉的刀具。

9、使用搖臂鉆時,橫臂回轉范圍內不準有障礙物。工作前,橫臂必須卡緊。

10、橫臂和工作臺上不準存放物件,被加工件必須按規定卡緊,以防工件移位造成重大人身傷害事故和設備事故。

11、工作結束時,將橫臂降到最低位置,主軸箱靠近立柱,并且都要卡緊。

2、搖臂鉆床主軸進刀箱保養:檢查油質,保持良好,油量符合要求。清除主軸錐孔毛刺。清洗液壓變速系統、濾油網,調整油壓。

3、搖臂鉆床搖臂及升降夾緊機構檢查:檢查調整升降機構和夾緊機構達到靈敏可靠。

4、搖臂鉆床潤滑系統檢查:清洗油氈,要求油杯齊全、油路暢通,油窗明亮。

5、搖臂鉆床冷卻系統檢查:清洗冷卻泵、過濾器及冷卻液槽。檢查冷卻液管路,要求無漏水現象。

6、搖臂鉆床電器系統檢查:清掃電機及電器箱內外塵土。關閉電源,打開電器門蓋,檢查電器接頭和電器元件是否有松動、老化。檢查限位開關是否工作正常。開門斷電是否起到作用。檢查液壓系統是否正常,有無漏油現象。各電器控制開關是否正常。

7、檢查油質,保持良好,油量符合要求。

8、清除主軸錐孔毛刺。

9、清洗液壓變速系統、濾油網,調整油壓。

10、清除主軸上面的雜質,主軸上注油,保證主軸潤滑。

機構檢查

檢查調整升降機構和夾緊機構達到靈敏可靠。

潤滑系統檢查

清洗油氈,要求油杯齊全、油路暢通,油窗明亮。

電器檢查

1、清掃電機及電器箱內外塵土。

2、關閉電源,打開電器門蓋,檢查電器接頭和電器元件是否有松動、老化。

3、檢查限位開關是否工作正常。(需要通電檢查,注意安全)

4、開門斷電是否起到作用。

5、檢查液壓系統是否正常,有無漏油現象。

6、各電器控制開關是否正常。

搖臂鉆床鉆孔今后外徑變大怎樣回事,搖臂沒夾緊,鉆頭沒有磨好,如中心偏位,通常會有小小的誤差,搖臂鉆床價錢主軸變速變不上怎樣處置,液壓的壓力缺乏,或液壓油少,可加點液壓油,開機變速檢修一下變速油缸可有舉措,如有可能是油缸頭與撥叉中的銷子壞了,如沒有舉措可能是油缸被卡,或油路中壓力不可或是液壓體系閥有毛病,搖臂鉆床不易變速怎樣辦?主張首要查看逐個下正反轉撥叉能否合格,在查看油泵壓力能否到達需求,在變速閥上端有個測壓螺栓松掉用壓力表測壓,假設壓力不,而油泵上的調理螺母現已沒有余量能夠往里面放點墊片。

若是上面的狀況不湊效的話,那即是天色的緣由了,天色溫度降低,致使液壓油變的黏稠,主張?zhí)鎿Q液壓油,假設仍是沒有作用的話,在查看摩擦片能否磨損,你看一下闡明上都有對摩擦片替換油必定介紹的,假若以上仍是不可的話,即是正反轉撥叉油缸密封作用欠好致使緩沖不起作用!致使油缸正轉油腔內油量缺乏,從而是齒輪緩慢作業得不到作用。

搖臂鉆床一級保護機床運轉600小時進行一級保護,以操作工人為主,維修工人合作進行,首要堵截電源,然后進行保護作業作業臺修光作業臺毛刺,清潔絲桿、齒條、齒輪等;清潔油線,油氈,加注光滑油體系無缺,油路疏通,油標亮堂;查看油質,油量,酌情增加光滑油清潔水泵,過濾器,冷卻液箱;體系無缺,管路疏通,無泄漏擦拭電動機,電器箱;查看限位開關,接地線。

2、從搖臂右端卸下主軸箱。

3、將搖臂支承好或吊穩,卸下升降機構。

4、吊出搖臂。

5、吊出外立柱。

6、從底座上拆下內立柱。

7、拆下底座(如在原地修理或不需經表面刨削加工時,可以不必拆離基礎)。

如何擴大搖臂鉆床的使用范圍

搖臂鉆床通過裝加一些簡單易行的輔助工具,就可以起到車床,銑床,鏜床的部分作用,解決生產加工中的一些難題。

1、將裝夾車刀的輔助工具固定在搖臂鉆床的主軸上,可以加工體積較大的工件上的某一部分的大孔端面。

2、制作一個用手動就可作直線進給運動的裝夾軸類零件的裝置,固定在搖臂鉆床的工作臺上,就可以在軸類工件上銑銷槽。

3、在工件上加工較大的孔時,如工件的體積大,外形復雜,不適宜在其他機床上加工,可做一個鏜桿裝人鉆床主軸內,安裝如鏜刀后即可加工。如在搖臂鉆床上鏜孔,立柱,搖臂,主軸箱應夾緊牢靠,防止在加工中因主軸擺動而損壞鏜刀。

4、在金屬板料或管臂上加工較大的孔,可在搖臂鉆床上使用專用工具進行切割。切割工具上裝夾兩把切刀,它比裝夾一把切刀力量要平衡,穩定性較好。效率可提高一倍,切割前在工件欲加工孔中心,先鉆銷一個與支承軸同直徑的孔,切割時支承軸伸進孔內起支撐作用。
