建筑變形縫裝置是集實用性和裝飾性于一體的、由專業化工廠生產的工業化的定型產品,它具有做工精致、外形美觀、產品標準化、使用壽命長等特點,是遮蓋建筑物變形縫的理想建筑配件。歐美發達國家已有幾十年的生產歷史,中國從20世紀90年代初開始就有一些企業家從德、美等國引進技術創辦中國的變形縫裝置生產企業,至今已成為很成熟的建筑產品并廣泛在機場、會展中心、體育中心、醫療中心、商場、辦公樓、聯合工業廠房等建筑中廣泛采用。由于變形縫裝置越來越多的被采用,價格也在不斷下落,1999年建成的上海浦東國際機場采用的是美國進口變形縫裝置,每延米約3000元人民幣。2004年建成的廣州新機場,采用的是國產變形縫裝置,每延米約1000元人民幣。

為了便于廣大建筑師在設計時選用變形縫裝置,中國建筑標準設計研究院已于2004年1月出版發行了《變形縫建筑構造》(04CJ01-1——-3)國家建筑標準設計參考圖集,2014年9月依據《建筑變形縫裝置》(JG/T372-2012)國家行業標準編制并出版發行了國家建筑標準設計圖集《變形縫建筑構造》(14J936)。各省、市、地區也陸續出版發行了建筑標準設計圖集。

如果在建筑變形縫裝置里配置止水帶、阻火帶和保溫帶還可以使變形縫裝置滿足防水、防火、保溫等設計要求。止水帶采用厚l. 2mm的三元乙丙橡膠片材,能夠長期在陽光、潮濕、寒冷的自然環境下使用。阻火帶是由兩層不銹鋼襯板中間夾硅酸鋁耐火纖維氈共同組成的專用配件,阻火帶的兩側與建筑物主體結構固定。阻火帶可以滿足1-4h不同耐火極限的要求。

為了全面的了解變形縫裝置,現把構成、類別和應用情況做如下簡單介紹:

變形縫裝置是由鋁合金型材、鋁合金板(或不銹鋼板、銅板)、中控滑桿、橡膠嵌條及各種專用膠條等組成的。其中橡膠制品要求具有優良的抗疲勞、耐低溫、抗壓縮變形、抗紫外線和防水等性能。

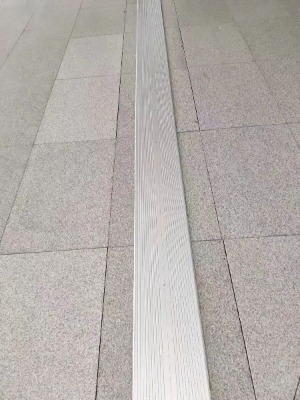

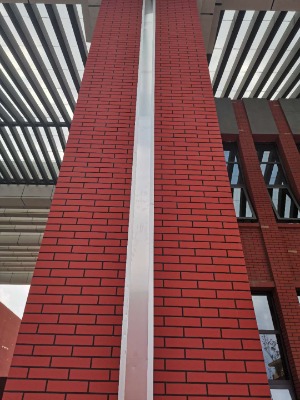

⑴ 按建筑物使用部位分為:樓地面變形縫,外墻變形縫,內墻變形縫,頂棚變形縫,屋面變形縫,玻璃幕墻變形縫。

⑵按變形縫使用形式的特點分為:平面型變形縫和轉角型變形縫(圖1、圖2)。

⑶按變形縫裝置的構造特征分為:金屬蓋板型;金屬卡鎖型;單列嵌平型;雙列嵌平型和橡膠嵌平型,分別介紹如下:

1、金屬蓋板型:由鋁合金基座、鋁合金(或不銹鋼、銅)板蓋板、中控滑桿組成。適用縫寬75~450mm。金屬蓋板型的特點是在蓋板與固定于變形縫兩側的基座之間采用中控中控滑桿連接,安裝時滑桿按45°角斜放,當基座變位時,金屬蓋板始終保持位于縫的中心位置,當用于樓地面時可以增加蓋板厚度,提高承載能力。一般承載型荷載為18. 4kN (7. 5t叉車通過)(圖3一圖5)。

金屬蓋板形屋面變形縫裝置還為"L',形、"T"形、"+"形及女兒墻,各種陰陽角設計了專用配件(圖6)。

2、金屬卡鎖型:由鋁合金基座、鋁合金邊側蓋板、鋁合金中心滑動蓋板組成。適用縫寬50~450mm。中心滑動蓋板是夾在邊側蓋板與鋁合金基座之間的,具有外觀整潔、安裝方便等特點(圖7、圖8)。

3、單列嵌平型:由鋁合金基座和橡膠條組成。適用縫寬25~100mm。具有構造簡單、防水性能好,橡膠條與裝飾層結合嚴密平整等特點。可用于室外平臺。

4、雙列嵌平型:由鋁合金基座、鋁合金中心板、中控滑桿和橡膠條組成,適用縫寬75~450mm。雙列嵌平型的鋁合金中心板是設有凹槽的型材,槽內可以嵌入石材、地磚,地毯等裝飾材料,與室內整體地面材料相一致,尤其適合用于潔凈度要求比較高的樓地面。

5、橡膠嵌平型:由鋁合金基座和橡膠條組成,適用縫寬50~100mm,也有只用橡膠條不用鋁合金基座的做法。除了具有單列嵌平型的特點以外,構造和施工都更加簡單。

⑷按使用功能的特殊要求還分為有承重型和防震型。

承重型前面已經說過,只要將金屬蓋板型的面板按照承載能力的要求加厚就行了。防震型基本上是分為兩類。外墻和屋面的防震型變形縫裝置是以橡膠彈性體為主的專用裝置(圖14)。樓地面的防震變形縫裝置由鋁合金基座、中心蓋板、中控滑桿及防震彈簧、橡膠條組成。當?shù)卣鸢l(fā)生時,帶有防震彈簧裝置的中控滑桿受力后變形,可使中心蓋板沿著基座的邊框上升,以保護變形縫兩側的建筑結構不受損壞。當受力消除后,中心蓋板會自動恢復原始狀態。它具有接縫平整、裝飾效果好等特點,在大型工程中,如體育中心、會展中心、政府辦公樓等已被廣泛采用。適用縫寬為75-450mm。

⑸ 其他類型。另外還有一些專門用于玻璃幕墻的變形縫裝置。

1、中國建筑標準設計研究院《變形縫建筑構造》(14J936)、《中國建筑標準設計研究院《變形縫建筑構造(一)》(04CJ01-1)、《變形縫建筑構造(二)》(04CJ01-2)、《變形縫建筑構造(三)》(04CJ01-3);

2、華北地區建筑設計標準化辦公室、西北地區建筑標準設計協作辦公室《建筑構造專項圖籍》(88JZ3);

3、上海市工程建設標準化辦公室《建筑變形縫構造及配件》(2003滬J/T-302);

4、江蘇省工程建設標準站《墻身、樓地面變形縫》(蘇J09-2004);

5、山東省標準設計辦公室《變形縫建筑構造》(L05JT06);

6、浙江省標準設計站《變形縫建筑構造》(2006浙J55);

7、陜西省建筑標準設計辦公室《建筑變形縫構造圖籍》(陜2006J 15);

8、重慶市建設技術發展中心《建筑變形縫構造圖籍》(06J011);

9、西南地區建筑標準設計協作領導小組辦公室《建筑變形縫構造圖籍》(西南06J/T-304);

10、遼寧省建筑標準設計研究院《金屬成品變形縫建筑構造》(遼2006J403)。
