詞目:道岔

拼音:dào chà

注音:ㄉㄠˋ ㄔㄚˋ

英文:switch

引證解釋

使列車由一組軌道轉到另一組軌道上去的裝置。 每一組道岔由轉轍器(Railroad switch)、岔心、兩根護軌和岔枕組成,由長柄以杠桿原理?yè)軇?dòng)兩根活動軌道,使車輛輪緣依開通方向駛?cè)腩A(yù)定進路。

茹志鵑《高高的白楊樹·在社會主義的軌道上》:" 鎮江的道岔,我是早準備要看一看的,哪怕看一眼,或者靜聽一下過岔的聲音。" 孫少山《八百米深處》:"有一次 王江 見 李貴 在陡坡上放車太快,警告他道:'注意,道岔上有人!'"

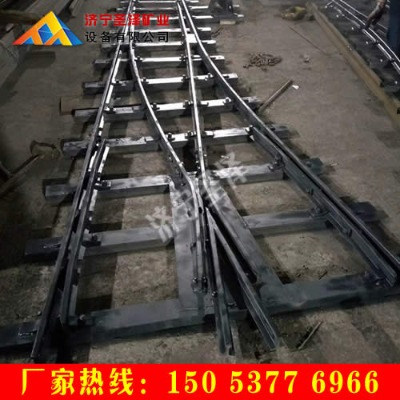

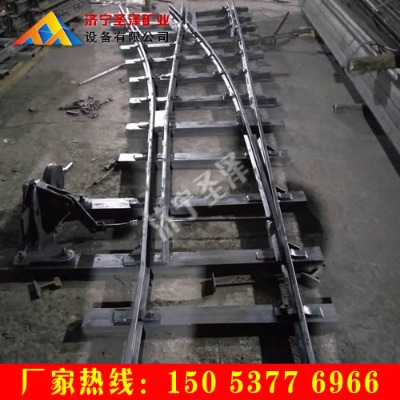

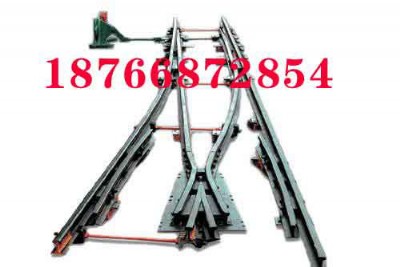

道岔是個大家族,最常見的是普通單開道岔。它由轉轍器、連接部分、轍叉及護軌三個單元組成。轉轍器包括基本軌、尖軌和轉轍機械。當機車車輛要從A股道轉入B股道時,操縱轉轍機械使尖軌移動位置,尖軌1密貼基本軌1,尖軌2脫離基本軌2,這樣就開通了B股道,關閉了A股道,機車車輛進入連接部分沿著導曲線軌過渡到轍叉和護軌單元。這個單元包括固定轍叉心、翼軌及護軌,作用是保護車輪安全通過兩股軌線的交叉之處。

大家可能已經發現,車輪在通過轍叉時,從兩根翼軌的最窄處到轍叉心的最尖端之間有一段空隙,這就是道岔的有害空間。車輪通過此處時,有可能因走錯轍叉槽而引起脫軌。設置護軌的目的也就在此,它要強制引導車輪的運行方向。盡管如此,這個有害空間存在限制了列車通過道岔的速度,對開行高速列車十分不利。

解決道岔有害空間的根本之道,當然是消滅有害空間。既然普通道岔做不到,就必須研制特殊道岔——活動心軌道岔。

活動心軌最主要的特點是轍叉心軌可以板動。當我們要開通某一方向股道時,活動心軌的轍叉心軌就與開通方向一致的翼軌密貼,與另一翼軌分開,這樣一來,普通道岔的有害空間就不存在了。實踐證明,消滅了道岔有害空間,行車更加平穩,過岔速度限制較小,因而特別適合運量大,需要開行高速列車的線路使用。

岔枕在過去主要為木枕,而推廣使用了50㎏/ m和60 kg/ m鋼軌12號單開道岔混凝土岔枕,為了不讓轉換設備占用枕木空間,適應大型養路機械設備的需要,提速道岔中曾設計并采用了鋼岔枕。鋪設在單開道岔轉轍器及連接部分的岔枕,與道岔的直股方向垂直;轍叉部分的岔枕,與轍叉角的角平分線垂直,從轍叉趾前第二根岔枕開始,逐漸由垂直角平分線方向轉到垂直于直股的方向。為改善列車直向過岔時的運行條件,提速道岔中所有的岔枕均按垂直于直股方向布置,間距均為600㎜。

木岔枕 斷面略大于普通木枕,長度分為12級,其中最短的為2.60 m,最長的為4.80 m,級差為0.20 m,采用螺紋道釘與墊板聯結。

混凝土岔枕 最長者為4.90m,級差為0.10m。混凝土岔枕與Ⅲ型混凝土枕具有相當?shù)挠行еС忻娣e,采用無擋肩形式,岔枕中預埋有塑料套管,依靠扣件摩擦及旋入套管中的螺釘承受橫向荷載,按φ7 mm配筋。

鋼岔枕 電務轉換設備安裝在鋼岔枕內腔中,可保證與相鄰岔枕間形成足夠的搗固空間。鋼岔枕與墊板、外鎖閉設備間有絕緣部件,底部焊有絕緣部件,底部障有不規則條塊,以增大與道床間的摩擦系數。

道岔軌距 需要考慮加寬的部位有:基本軌前接頭處軌距、尖軌尖端軌距、尖軌跟端直股及側股軌距、導曲線中部軌距、導曲線終點軌距。道岔各部分的軌距加寬,采用適當?shù)倪f 減距離,以保證行車的平穩性。中國新設計的道岔(如提速道岔)中,除尖軌尖端寬2 mm處因刨切引起的軌距構造加寬外,其余部分軌距均為標準軌距1 435 mm。

道岔幾何尺寸 轉轍器尺寸主要包括曲線尖軌長、直向尖軌長、基本軌前端長、基本軌后端長、尖軌曲線半徑、尖軌尖端角、尖軌轉轍角和尖軌轍跟支距。轍叉尺寸主要包括趾距、跟距及轍叉全長。此外還有道岔前長、道岔后長、道岔理論全長、道岔實際全長、導曲線后插直線長或?qū)�曲線半徑等。

分類

既然有單開道岔(single turnout),就有雙開道岔(equilateral turnout)、三開道岔(three-way turnout)以及多開道岔(復式交分道岔)等。

雙開道岔為Y形,即與道岔相銜接的兩股道向兩側分岔。

三開道岔如同Ψ形,同時銜接三股道,由兩組轉轍機械操縱兩套尖軌。

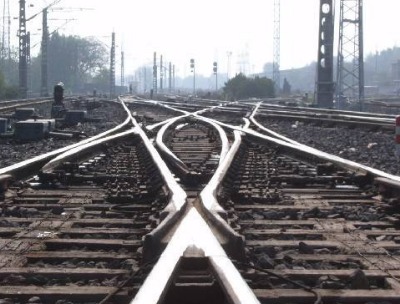

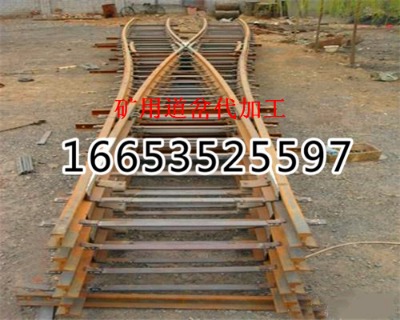

復式交分道岔像X形,實際上相當于四組單開道岔和一副菱形交叉的組合。

除此而外,還有一種交叉設備,通常使用的叫做菱形交叉。它由兩組銳角轍叉和兩組鈍角轍叉組成,但沒有轉轍器,所以股道之間不能轉線。

如果將復式交分道岔的X形的上面兩點和下面兩點分別連接起來,就是交叉渡線。它不僅能開通較多的方向,而且占地不多,所以經常在車站采用。

故障情況

首先詢問車站值班員故障現象,然后在控制臺上操縱道岔試驗。

登記道岔停用設備

判斷原因

①如果是單動道岔,在操動時控制臺的電流表有指示,說明動作道岔的電已送至到道岔。如果這時道岔不能操到規定位置,是室外原因。在操動道岔時,如果控制臺的電流表沒有指示,首先到機械室的室外分線盤測量該道岔有沒有電壓,如果有電壓說明動作道岔的電已送出,是室外故障。

②如果是雙動道岔,在操動時控制臺的電流表動一下就不動了,說明動作道岔的電已送到了一動道岔,故障出在一動道岔以后,是室外故障。

③如果道岔定、反位都能操動,就是沒有表示。用萬用表交流250v檔,在分線盤測量X1(或X2)與X3間有無交流110V左右電壓,如果有電壓,則是室外故障,否則是室內故障。

國家鐵路正線上的道岔軌型,應于正線軌型一致,站線和地方鐵路、專用線、鐵路專用線上的道岔軌型,可用不小于與其連接的主要線的軌型。當?shù)啦碥壭团c連接線路軌型不同時,道岔鋪設時,道岔前后應各鋪1節長度不小于6.25米與道岔同型的鋼軌,在困難情況下,長度可減小到4.5米。

道岔鋪設時,兩前后道岔間距小于9米時,道岔軌型應一致或兩道岔直接用異型軌連接。設有軌道電路的道岔,兩不同軌型道岔間的距離,尚應滿足設置絕緣接頭的要求。不同軌型連接處,不得設置絕緣接頭。

具體規定

道岔鋪設軌面應與連接的主要線的軌面一致,與另一線的軌面高差,可自道岔后普通軌枕起至警沖標止的范圍內順接。道岔應按現行標準圖或設計圖鋪設,并應符合下列規定:

1、道岔鋪設鋼軌接頭處的岔枕間距應于區間軌道同類性鋼軌接頭處軌枕間距一致,并使軌縫位于間距的中心。單開道岔的岔枕 應在直股外側取齊。

2、道岔鋪設轉折器必須扳動靈活。尖軌道尖端應與基本軌密貼。第一連桿處的最小動程應:直尖軌為本142mm,曲尖軌為本152mm,彈性可彎尖軌為180mm。

3、道岔鋪設軌距允許偏差:有控制鎖的尖軌尖端處應為±1mm,其他各部位應為+3mm、-2mm。 查照間隔不得小于1391mm。護背距離不得大于1348mm。

道岔安裝裝置檢修標準:

1、道岔安裝裝置固定螺絲緊固,裝置無舊傷裂紋。

2、各連接桿、外鎖裝置無舊傷裂紋,桿件無磨卡及銹蝕,銷孔磨耗不大于1mm,絕緣良好。

尖軌爬行

在春融解凍和入冬前,由于氣溫變化較大,道岔尖軌前后爬行,極易造成道岔外鎖設備故障。外鎖閉道岔電機固定在鋼枕上,鋼枕與基本軌相連,而鎖閉桿與尖軌相連。正常情況下,電機動作拉桿與外鎖裝置的鎖閉桿在同一條直線上。道岔轉轍設備轉換時電機通過動作拉桿動作鎖閉桿牽引道岔,由于受氣溫的影響,在氣溫升高時尖軌一般向前爬行,氣溫降低時尖軌一般向后爬行,在鋼枕固定的情況下,因尖軌爬行動作桿與鎖閉桿不在一條直線上,產生夾角,如果鋼枕未固定好向反方向移動,兩桿夾角更大。在道岔轉轍設備動作時,轉換力受到分解,容易造成轉換受阻。

另外還存在以下情況:

1、由于心軌本身有夾角,心軌爬行影響道岔鎖閉力和解鎖力。心軌向前爬行時由于心軌處基本軌增厚,勢必增加了鎖閉和解鎖力,同時向前爬行嚴重會造成第一牽引點鎖閉桿與燕尾鎖連接鐵發生磨卡,容易發生道岔扳動不良故障;反之心軌向后爬行時,則勢必減小密貼力,容易出現卡口故障,同時向后爬行嚴重,會使心軌第二牽引點拉板豎鐵與外鎖閉桿間的距離變小甚至擠死,使道岔不能正常扳動。

2、心軌爬行可以造成心軌拉板與外鎖閉桿間發生磨卡,正常情況下鎖閉桿在拉板的上面,道岔轉轍設備在轉換時拉板隨心軌作弧線運動,外鎖閉桿在動作桿的作用下,作直線運動。心軌爬行后,如果外鎖閉桿在拉板上完全脫落或部分脫落,就會使兩者發生磨卡,道岔不能正常扳動,所以在氣溫變化較大時必須進行聯合整治,消除爬行對電務設備的影響。大多采取方鋼枕的辦法,使桿件平順達到標準,也可調整A、B位置解決。

拉板曠動

由于長時間使用和列車振動及拉板固定螺絲不牢等原因,使部分心軌道岔拉板曠動嚴重,造成尖軌兩側的拉板左右不平,前后不正等問題。在轉換道岔過程中,道岔轉換力受到分解。特別是在道岔鎖閉時,拉板更加傾斜,易造成不能到位的道岔轉轍設備故障。拉板前后不正,在道岔轉換過程中易出現受阻或犯卡,所以都必須找工務部門解決。

接觸問題

尖軌所有重量都?jí)涸诨�床板�?如果相互接觸較少,尖軌重力作用在幾塊滑床板上,接觸面積越小磨擦阻力越大,會使道岔轉轍設備轉換不靈活,嚴重時受阻。

3. 表示桿連接鐵絕緣良好,外鎖連接鐵與表示桿連接鐵絕緣良好,無絕緣時保持有3mm以上間隙,不與其它部件相碰,螺栓緊固。

4. 檢查道岔安裝裝置轉轍機外殼無裂紋,安裝牢固,加鎖作用良好。

5. 檢查油管槽路防護措施完好無破損,未被石碴等其它雜物埋沒。

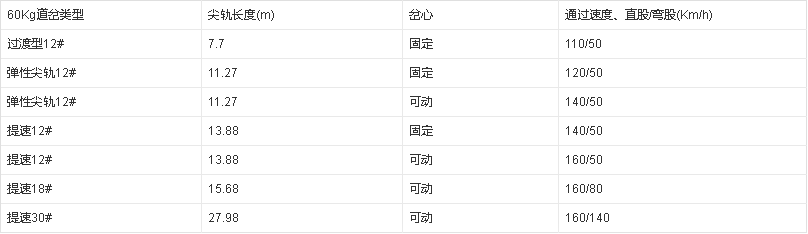

道岔分類:

1、組合道岔

2、60kg/m 12# 可動心軌單開道岔

3、五渡九交組合道岔

4、60kg/m 12# 砼枕交分道岔

5、75kg/m 12# 復式交分道岔

6、60kg/m 12# 改進型渡線道岔

7、60kg/m 12# 提速道岔

8、60kg/m 9# 提速道岔

1、高速正線與到發線連接的單開道岔應采用側向允許通過速度為80KM/H的18號高速道岔。

2、到發線與到發線連接應采用側向允許通過速度為80KM/H的18號單開道岔。全部或絕大多數列車均停車的個別車站以及改、擴建大型站特別困難條件下,可采用12號道岔。

3、車站咽喉區兩正線間渡線采用側向允許通過速度為80KM/H的高速道岔。改擴建大型站困難條件下可采用12號道岔。

4、聯絡線與高速正線連接道岔應根據列車最高通過速度確定,采用側向允許通過速度為160KM/H或側向允許通過速度為220KM/H的高速道岔。

5、動車、養護維修列車等走行線在到發線上連接時應采用不小于12號道岔。

6、位于動車段(所)內到發停車場到達(出發)端外方的道岔,宜采用12號道岔,困難條件下可采用9號道岔;其他采用9號道岔。
