三相整流橋
全橋是將連接好的橋式整流電路的6個整流二極管(和一個電容器)封裝在一起,組成一個橋式、全波整流電路。
三相全波整流橋不需要輸入電源的零線(中性線)。
整流橋堆一般用在全波整流電路中。

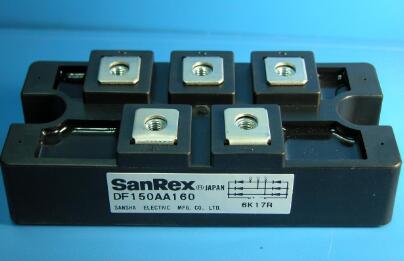

全橋是由6只整流二極管按橋式全波整流電路的形式連接并封裝為一體構成的,右圖為其外形。
全橋的正向電流有5A、10A、20A、35A、50A等多種規格,耐壓值(最高反向電壓)有50V、100V、200V、300V、400V、500V、600V、700V、800V、900V、1000V、1100V、1200V、1300V、1400V、1500V、1600V、等多種規格。
圖1
圖一是三相全波整流電壓波形圖和三相交流電壓波形圖的對比。
在輸出波形圖中,N相平直虛線是整流濾波后的平均輸出電壓值。虛線以下和各正弦波的交點以上(細虛線以上)的小脈動波是整流后未經濾波的輸出電壓波形。
圖2
圖二是三相全波整流橋的電路圖(帶電容)。
半橋是將連接好的3個整流二極管(和一個電容器)封裝在一起,組成一個橋式、半波整流電路。
三相半波整流橋必須輸入電源的零線(中性線)。
在半波整流電路中,三相中的每一相都和零線單獨形成了半波整流電路,其整流出的三個電壓半波在時間上依次相差疊加,并且整流輸出波形不過點,其最低點電壓Umin=Up×sin[(1/2)×(180°-120°)]=(1/2)Up。式中的Up是交流電壓輸入幅值。圖三是三相半波整流電壓波形圖和三相交流電壓波形圖的對比。
由于三相半波整流在一個周期中有三個寬度為120°的整流半波,因此它的濾波電容器的容量可以比三相中的每一相的單相半波整流和單相全波整流時的電容量都小。
圖四是三相半波整流橋的電路圖(帶電容)。
圖3
圖4
如:SQL4010 即40A,1000V
QL507 即5A,700V
( QL)單相橋式整流器
(3QL)三相橋式整流器
(XSQ ) 旋轉三相橋式整流器
