充氣式高壓試驗變壓器：滅弧性好,重量輕。

干式高壓試驗變壓器：重量輕,體積輕,可倒放,價格貴。

串激式高壓試驗變壓器：容量小、電壓低、重量輕,便于運輸和安裝。

絕緣筒式高壓試驗變壓器成套設備配套性強,電壓容量系列齊全,功能完善。

變頻串并聯諧振高壓試驗變壓器廣泛應用于電力、冶金、石油、化工、等行業,適用于大容量、高電壓的電容性試品。

特性

電壓、電流、時間、狀態信息及提示信息等數據4.7尺大屏液晶顯示,讀數清晰、直觀；

全中文界面,操作簡單明了,可適應多種應用場合；

輕觸式按鍵操作,所有功能均可通過按鍵設定,提高了產品的安全性、可靠性；

全數字式校準方式,摒棄了陳舊的電位器調整,現場使用極為方便,精度易于控制（此功能帶密碼保護）；

按鍵直接設定試驗變壓器變比（此功能帶密碼保護）,在連接不同電壓等級的試驗器時,應用靈活自如,真正做到一個控制箱可與多臺變壓器相互配套；

狀態提醒功能,全中文引導式操作,即使在無說明書的情況下亦可熟練操控；

試驗過程中,屏上有閃爍的高壓符號顯示,時刻提醒操作人員注意安全；

試驗結果顯示功能,可自動判斷試驗結果（試驗通過或試驗失�。�,并能可靠記錄試品過電流、閃洛或擊穿時的電壓；

試驗結果聲音報警功能,試驗通過或試驗失敗時,設備會發出不同的報警聲音,試驗人員可直接由報警聲音辨認試驗的結果；

暫停功能,自動控制時,此功能可做到在任意點實現升壓或降壓的暫停,暫停時間可由試驗人員靈活掌握,方便觀察試品狀態；

自動計時功能。自動控制時,當電壓自動上升至設定值時,設備自動開始計時,當計時時間到,顯示試驗結果,設備自動回到零位；

手動計時功能,手動控制時,計時器可手動啟動,當耐壓時間到,設備自動回到零位（僅臺式設備有此功能）；

手動控制模式,此模式類似于傳統的電動升/降壓方式,上升/下降由按鈕控制,設備自動判斷上/下限位,有過電壓保護；

升壓速度智能控制,當電壓達到目標電壓80%時,升壓速度會自動減慢,當達到目標電壓90%時,升壓速度進一步減慢；

◆可選配遠程通信、門聯鎖警燈警鈴、外接分壓器校驗接口等；

采用硬、軟件抗干擾技術相結合,性能穩定,抗干擾性強。

參數

電源電壓：AC220V ±10%,50Hz±1 Hz

輸入電流：0 ～ 25A

儀表電壓：0 ～ 100V （其它范圍可定制）

輸出電壓：0 ～ 250V

輸出電流：0 ～ 20A

電壓測量精度：0.5 %FS ±3 字

電流測量精度：0.5 %FS ±3 字

計時長度：0 ～ 9999 S（特殊模式可于長時間工作）

使用環境：環境溫度0～50 ℃ 相對濕度≤85 RH

一、概述

高壓試驗變壓器是發電廠、供電局及科研單位等廣大用戶的用來做交流耐壓試驗的基本試驗設備,通過了國家質量監督局的標準,用于對各種電氣產品、電器元件、絕緣材料等進行規定電壓下的絕緣強度試驗,考核產品的絕緣水平,發現被試品的絕緣缺陷,衡量過電壓的能力。

二、結構

本系列產品鐵芯為單相芯式,采用優質冷軋取向硅鋼片疊制而成,緊固方式采用鋼材作夾件。高壓線圈為圓筒多層塔式,由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。低壓線圈在外,儀表線圈為一獨立繞組,一般情況下為100V。殼體為八角形,10KVA以上的Satons試驗變壓器裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點。

三、工作原理

1、交流、交直流試驗變壓器：

將工頻電源輸入操作箱（或操作臺）,經自耦調壓器調節電壓輸入至試驗變壓器的初級繞組。根據電磁感應原理,在次級（高壓）繞組可獲得工頻高壓。此工頻高壓經高壓硅堆整流及電容濾波后可獲得直流高壓,其幅值是工頻高壓有效值的1.4倍。只不過在使用直流時應抽出短路桿,在使用交流時,插入短路桿。

2、帶抽頭試驗變壓器：

為了同時滿足一個變壓器電壓較高電壓較小與電流較低電流較大之間的矛盾,將高壓繞組分成兩個來繞,一個是電流較大的繞組,另一個是電流較小的繞組,然后兩個繞組串接分別引出,原理示意圖。

3、串級試驗變壓器：

為了得到更高電壓的試驗變壓器,也可采用串級的方法獲得更高的電壓。圖2為三級串級試驗變壓器的原理接線圖。其中三臺變壓器的容量和電壓關系滿足：P1=2P2=3P3,U（總）=1U+2U+3U。

四. 主要技術指標：

1、額定容量：1～300KVA

2、單臺額定輸出電壓：

（AC） 50、100、150、200、300KV

（DC） 70、140、210、280KV

3、額定輸入電壓：200V、400V

4、變比：500/1、1000/1、1500/1、2000/1、3000/1

5、變比誤差：≤±1.5%

6、阻抗電壓：<10%

充氣式

一、概述：

隨著中國電力工業的發展,對試驗變壓器的電壓等級要求也越來越高,而傳統的油浸式試驗變壓器,在體積上和重量上都越來越不能滿足現場工作的要求。充氣式試驗變壓器,降低了體積和重量,更方便客戶攜帶到現場做試驗。

隨著中國基礎科學研究的進步,新材料,新工藝的應用,把新的介質六氟化硫氣體推向了電力設備的應用領域。由于六氟化硫氣體優良的絕緣性能和滅弧性能,及不燃性,使得它作為新的絕緣介質得到廣泛的應用。

二、結構：

1、YDQ系列產品其設計構思,材質選擇及工藝流程都是全新的。因此不僅體積小、重量輕、外形美、而且各項技術指標都達到了<>；標準要求。

YDQ系列產品采用優質冷軋DQ－151取向硅鋼片疊成多級圓柱框形鐵芯,在特制的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是適形尺寸,內充入SF6氣體。

2、YDQ（JZ）產品與YDQ產品的不同在于巧妙地將高壓整流硅堆裝在高壓套之內通過短路桿的插入和抽出可變換YDQ是工頻高壓交流輸出還是高壓直流輸出。

3、YDQ（C）產品與YDQ產品的不同在于套管內結構。

三、主要特點：

1、該產品體積小,重量輕（比同等級油浸試驗變壓器輕40%-65%）.

2、潔凈,無油污,勿需維護。

3、不受惡劣氣候環境影響,現場搬運勿須靜止即可做試驗。

4、絕緣強度明顯高于油浸試驗變壓器,電暈極小。

四、技術參數：

1、電壓等級：10——600KV

2、容量范圍：1——600KVA

3、空載電流：<7%

4、阻抗電壓：<8%

5、額定電壓局放量：<5PC

干式

一、概述：

干式試驗變壓器具有重量輕,體積小,造型美觀,性能穩定,使用攜帶方便等特點,特別適用于現場操作使用,是國內更新?lián)Q代的新型交直流兩用高壓試驗變壓器。本系列產品適用于電力系統及各電力用戶的現場檢測各種電氣設備的絕緣性能試驗、電器產品的直流高壓小電流的各種電壓系統或裝置中的高壓電源。

二、結構：

本系列變壓器,利用先進的生產設備,采用線圈繞組環氧真空澆注及CD型鐵芯的新工藝,和同類產品油浸式變壓器相比,明顯地降低重量,減少體積,在質量上提高了絕緣強度和抗?jié)癯潭?并有效地削弱了漏磁而大大加強。

三.技術指標：

1、阻抗電壓：12%

2、輸出電壓波形：工頻、正弦波

3、表面溫升：〈55℃

4、空載損耗：0.2%~0.35%

5、允許連續過行時間：1/小時

6、間續運行時間：連續

串激式

一、概述

串激式高壓試驗變壓器主要特點及功能,其不同于上述變壓器的功能同高壓試驗變壓器相比有很大的優越性,因?yàn)檎麄�(gè)試驗裝置由幾臺單臺試驗變壓器組成,單臺試驗變壓器容量小、電壓低、重量輕,便于運輸和安裝。它既然可串接成高出幾倍的單臺試驗變壓器輸出電壓組合使用,又可分開成幾套單臺試驗變壓器單獨使用。

二、特性

在串級試驗變器基本原理圖中,低壓電源加在試驗變壓器I的初級繞組a1x1上,單臺試驗變壓Ⅰ、Ⅱ、Ⅲ的輸出電壓都是V。勵磁繞組A1、C1給第二級試驗變壓器Ⅱ的初級繞組供電；第二級試驗變壓器Ⅱ的勵磁繞組A2、C2給第三級試驗變壓器Ⅲ的初級繞組供電。第二級試驗變壓器Ⅱ和第三級試驗變壓器Ⅲ的箱體分別處在對地為1V和2V的高電位上,所以箱體對地是絕緣的,試驗變壓器I的箱體是接地的。

三、使用注意事項

1、試驗變壓器應和操作箱（臺）配套使用,操作箱（臺）的使用方法,請?jiān)敿?xì)參閱操作箱（臺）使用說明書。

2、變壓器外殼、高壓尾必須接地。為確保安全,試驗人員和其它被試驗設備與試驗變壓器之間必須保持足夠的距離。

3、試驗變壓器的輸出一般應串接限流電阻以保護設備安全。

油浸式

一、概述：

油浸式試驗變壓器具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。

二、特征：

1、選材優良,質量可靠,年穩定性好；

2、電壓裕度大,電量聲小,局放小；

3、采用新式絕緣材料,體積小,重量輕。

三、參數：

1、額定電壓：AC 50~400kV

DC 70~420kV；

2、額定電容量：1~400kVA；

3、產品類別：交流、交直流、交流串激、交直流串激。

絕緣筒式

一、概述：

絕緣筒式驗變壓器（工頻試驗變壓器）主要用于檢驗各種絕緣材料、絕緣結構和電工產品等耐受工頻電壓的絕緣水平,也作為變壓器、互感器、避雷器等試品的無局部放。

單臺電壓可達750kV-刷新世界紀錄。

電工頻試驗電源。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。

二、性能：

50- 2250 kV絕緣筒式驗變壓器（工頻試驗變壓器）通過部級產品鑒定,主要技木性能處于國內領先地位,達到國際同類產品的先進水平。中國絕緣銅單臺電壓可達750kV,750kV絕緣筒式試驗變壓器刷新絕緣試驗變壓器的新紀元,刷新中國乃至國際在絕緣桶式試驗設備使用在戶外高海拔下的新紀元,獲得該產品在電壓等級、海拔條件、外形結構等三項指標,均屬于“世界第一”。

三、特點：

1、成套設備配套性強,電壓容量系列齊全,功能完善；
2、阻抗電壓低,系統阻抗不大于5%,滿足交流污穢試驗要求；
3、采用快速電子保護裝置,可靠性高。
4、采用環氧澆注筒殼,全絕緣處理,提高了絕緣強度,輸出電壓高,單臺設備的最高電壓等級可達750KV。
5、抗?jié)衲芰��?qiáng),有效的削弱了漏磁,而大大的增加了承受試驗短路電流的沖擊能力。

變頻諧振

變頻串并聯諧振試驗變壓器是運用串聯諧振的原理,通過調節變頻控制器的輸出頻率,使得回路中的電抗器的電感L和試品電容C發生串聯諧振,諧振電壓即為試品上所加電壓�！∽冾l串并聯諧振試驗變壓器廣泛應用于電力、冶金、石油、化工、等行業,適用于大容量、高電壓的電容性試品,如發電機、變壓器、GIS、高壓交聯電纜、互感器、套管等的交接實驗和預防性試驗。

一、工作原理

變頻串并聯諧振試驗變壓器通過調頻控制器提供供電電源,試驗電壓由勵磁變壓器經過初步升壓后,使高電壓加在電抗器L和被試品CX上,通過改變調頻控制器的輸出頻率,使回路處于串聯諧振狀態；調節變頻控制器的輸出電壓,使試品上高壓達到所需要的電壓值�；芈返闹C振頻率取決于被試品電容CX和電抗器的電感L,諧振頻率。

二、主要技術參數

環境溫度：-10～45℃ 額定試驗容量：0～8000KVA 不穩定度：≤0.05% 　工作濕度：≤90% 諧振電壓：0～1000KV 輸出波形：正弦波 　海拔：≤2000M 頻率調節范圍：0.1～300Hz 波形畸變率：≤0.5% 　電源輸入：220V±10%單相 輸出0～220V（≤10KW) 系統測量精度：0.5級 噪聲：≤60dB 380V±10%三相,50Hz 輸出0～40V 頻率調節分頻率：0.01Hz 電抗器Q值：30～200

三、變頻串并聯諧振試驗變壓器特點：

大屏幕顯示試驗數據、試驗狀態,并有實時操作步驟提示功能；能靈活整定實驗電壓、調頻范圍、加壓時間 　試驗結果能計算出被試品電容；具有計算機通訊接口,便于通訊和試驗數據管理；體積小、重量輕、操作方便 　分辨率高、頻率分辨率為0.001HZ；安全可靠高、系統具有過電流、過電壓及放電保護功能,可有效保護人身及設備安全；試驗結果可打��；可升級造作軟件。

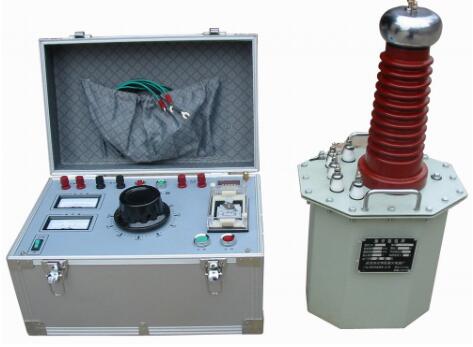

控制臺

一、概述：

試驗變壓器控制臺是高壓試驗變壓器的配套設備.與試驗變壓器一起作耐壓和泄漏試驗。

二、主要特點：

試驗變壓器控制臺是由接觸式調壓器及控制、保護、測量、信號電路組成.通過接入220V/380V工頻電源,調節調壓器的輸出電壓（即試驗變壓器的輸入電壓）取得所需要的試驗高電壓（被試品的耐壓值）。

試驗方法

先在低電壓下調到系統諧振點,然后再升高試驗電壓幅值,達到試品上規定的電壓值,在次電壓下,維持規定的時間后,在降低電壓到零,這就完成了整個試驗過程。

選型依據：

列出被試設備名稱,規范（容量、額定電壓、電纜長度等）

提出被試設備容許試驗頻率范圍（如電纜：規程要求諧振頻率30-75HZ；發電機要求試驗頻率50+_HZ；GIS選擇不大于200HZ；主變選擇3~5倍工頻）。

這種方法是將器身放在油箱內,外繞組線圈通以工頻電流,利用油箱壁中渦流損耗的發熱來干燥。此時箱壁的溫度不應超過115~120℃,器身溫度不應超過90~95℃。為了纏繞線圈的方便,盡可能使線圈的匝數少些或電流小些,一般電流選150A,導線可有用35~50mm2的導線。油箱壁上可墊石棉條多根,導線繞在石棉條上。

熱風干燥法

這種方法是將器身放在干燥室內通熱風進行干燥。進口熱風溫度應逐漸上升,最高溫度不應超過95℃,在熱風進口處應裝設過濾器以防止火星和灰塵進入。熱風不要直接吹向器身,盡可能從器身下面均勻地吹向各個方向,使潮氣由箱蓋通氣孔放出。

產品符合Ⅵ）E0550、IEC439、JB5555、GB5226等國際、國家標準。

最高允許溫度（℃） 180

繞組溫升限值（K） 125

性能參考溫度（℃） 145

1、器身：包括鐵心、繞組、絕緣部件及引線。

2、調壓裝置：即分接開關,分為無勵磁調壓和有載調壓

3、油箱及冷卻裝置。

4、保護裝置：包括儲油柜、安全氣道、吸濕器、氣體繼電器、凈油器和測溫裝置等。

5、絕緣套管。

近幾年,為適應國家在城鄉電網改造的需求,發展了一批新型、優質的配電變壓器,使配電網絡的變壓器裝備更趨先進,供電更可靠,農村用電更趨低價。發展的配電變壓器的損耗值在不斷下降,尤其空載損耗值下降更多,這主要?dú)w功于磁性材料導磁性能的改進,其次是導磁結構鐵心型式的多樣化。如較薄高導磁硅鋼片或非晶合金的應用,階梯接縫全斜結構鐵心、卷鐵心（平面型、立體型）、退火工藝的應用等。在降低損耗的同時也注意噪聲水平的降低。在干式配電變壓器方面又將局部放電試驗列為例行試驗,用戶又對局部放電量有要求,作為干式配電變壓器運行可靠性的一項考核指標,這比國際電工委員會規定的現行要求要嚴格。因此,在現有基礎上預測中國各類配電變壓器的發展趨勢,推動配電變壓器進一步發展應是一件比較重要工作。

要求防火、防爆的場所,如商業中心、機場、地鐵、高層建筑、水電站等,常選用干式配電變壓器。國內已有幾十個工廠能生產傳統的環氧樹脂澆注型干式配電變壓器。既有無勵磁調壓,又有有載調壓。正常運行時為自冷冷卻方式,當裝有吹風裝置時提供急救條件（其他變壓器有故障時起動風機）作為超銘牌容量運行。在國內,最大三相單臺容量可達20000kVA（35kV級）,最高電壓等級可達110KV（單相10500kVA）。干式變壓器的年產量已占整個配電變壓器年產量的20%。鑒于環氧樹脂澆注干式配電變壓器還存在下列一些問題：

1、設計的自由度不大,每個繞組都要用模具才能撓注。

2、一旦在高溫中燃燒會產生大量煙霧。

3、由于環氧樹脂與導線的熱膨脹系數不盡相同,如果緩沖層設置不當,易在冷熱溫度沖擊下,澆注層開裂,局部放電量增加,部分企業的個別產品已有此類質量問題在運行中暴露。

4、環保問題,一旦這種環氧樹脂澆注型干式配電變壓器預期壽命已到,或因各種故障而使變壓器繞組損壞,要銷毀澆注成型的繞組是困難的,尚無法使環氧樹脂降解。從環保角度上講,這將是日益嚴重的問題。

5、環氧樹脂澆注型干式配電變壓器多數屬于F級耐溫等級,僅個別企業能生產H級耐溫等級的澆注型干式配電變壓器。鑒于上述原因,已有部分企業在發展敞開通風干式H級配電變壓器。

1、操作系統：

系列操作箱：容量：1KVA – 5KVA 輸入電壓：0.22KV。

系列操作臺：容量：10KVA – 300KVA 輸入電壓：0.22KV、0.38KV。

2、保護式數字微安表 MSA 。–

3、阻容式交直流分壓器 RCF – 50、100、150、200KV。

4、高壓直流放電棒 FZ – 70、140、210KV。

5、高壓硅堆 2DL – 150、300、450KV。

6、絕緣支架 50、100、200、300KV。

7、高壓濾波電容 0.01uF – 0.1uF,40 – 100KV。

8、均壓球。

9、保護球隙 Q – 50、100、150、200、250、500。

10、標準試油杯 400ml。

11、介質油杯。

12、折疊式小推車 150、300型。

13、水電阻。

14、高壓驗電器 10KV 35KV。

15、高壓定相器 10、35、110KV 220KV。

16、各種萬用表、兆歐表及測試線。
